Lugar de origemChina
-
MarcaHOWOSTAR
-
Número do modeloConjunto da Transmissão HOWO HW19712
-
Quantidade de ordem mínima1
-
Detalhes da embalagemCaixa de madeira

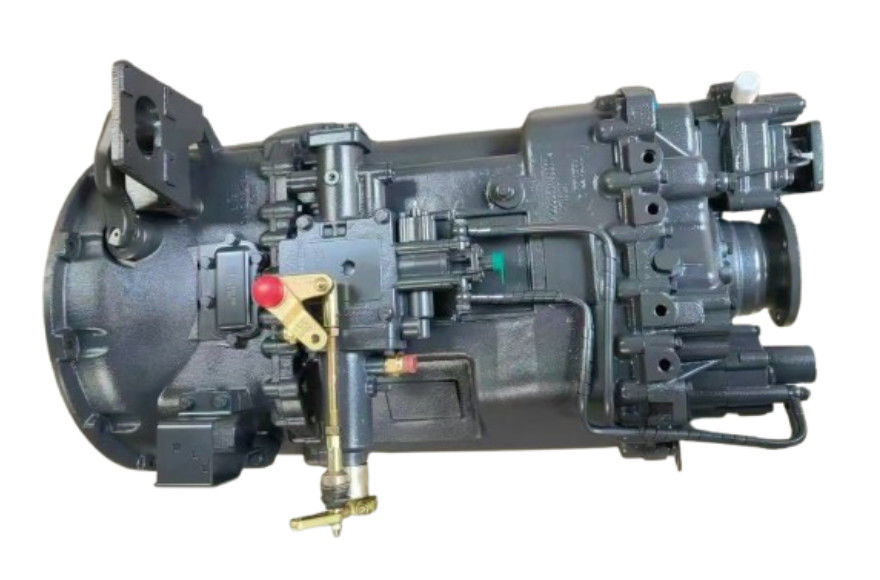

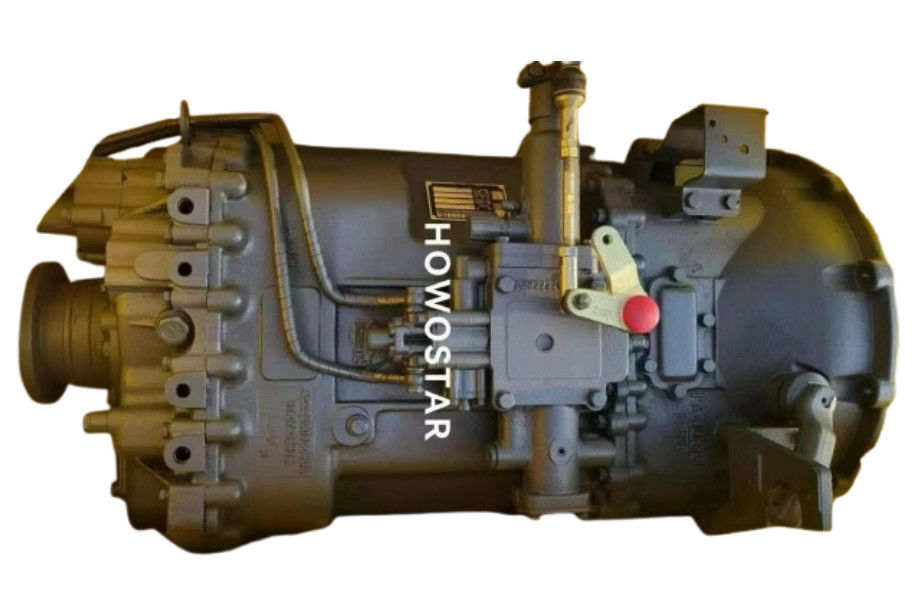

Conjunto da Transmissão HOWO HW19712
Funções e Aplicações do Conjunto de Transmissão HW19712
O conjunto de transmissão HW19712, uma caixa de câmbio manual de 12 velocidades desenvolvida pelo China National Heavy Duty Truck Group (CNHTC), é projetado para veículos comerciais pesados, oferecendo entrega de potência otimizada, durabilidade e adaptabilidade em diversos cenários operacionais. Suas principais funções e aplicações são as seguintes:
1. Configuração Multi-Marcha para Transmissão de Potência Adaptável
• 12 Marchas para Frente + 2 Marchas para Ré: O HW19712 oferece 12 marchas para frente e 2 marchas para ré, permitindo ajustes precisos de torque e velocidade para cargas pesadas, inclinações acentuadas e cruzeiro em rodovias.
• Exemplo: Marchas mais baixas (1–6) fornecem alto torque para uso off-road ou construção, enquanto marchas mais altas (7–12) aumentam a eficiência de combustível durante o transporte rodoviário.
• Torque Máximo de Entrada: Suporta até 1900 N·m (2100 N·m para as variantes HW19712C/CL), garantindo confiabilidade sob cargas extremas.
2. Design Estrutural Robusto para Uso Pesado
• Layout de Duas Seções: Compreende uma caixa principal (6 marchas para frente) e uma caixa auxiliar (2 marchas), combinando para formar 12 velocidades para frente.
• Mecanismo de Eixo Intermediário Duplo: A caixa principal usa dois eixos intermediários espaçados em 180°, reduzindo a carga de torque por eixo e minimizando o comprimento axial.
• Redução por Engrenagem Planetária: A caixa auxiliar emprega um sistema de engrenagem planetária para transmissão de alto torque, design compacto e vida útil prolongada.
3. Mecanismos Avançados de Mudança de Marcha
• Sincronização por Luva Deslizante: As mudanças são executadas por meio de luvas deslizantes com ângulos de conicidade de 35°, permitindo centralização e sincronização automáticas durante o engate.
• Caixa Principal Manual + Caixa Auxiliar Pneumática: A caixa principal é trocada manualmente, enquanto a caixa auxiliar usa controle pneumático para comutação perfeita entre faixas alta/baixa.
4. Distribuição de Carga e Redução de Tensão
• Eixo Principal Flutuante: O eixo principal opera em estado flutuante, distribuindo as forças radiais uniformemente e eliminando rolamentos de agulhas tradicionais, reduzindo assim o desgaste e melhorando a confiabilidade.
• Engrenamento Otimizado: O "Alinhamento dos Dentes" garante o engate adequado das engrenagens, minimizando ruído e vibração.
5. Sistema de Lubrificação Eficiente
• Lubrificação Forçada + Salpico: Combina uma bomba de alto fluxo para lubrificação forçada de componentes críticos (por exemplo, sincronizadores, rolamentos) com lubrificação por salpico para engrenagens.
• Filtro de Óleo Integrado: Mantém a limpeza do óleo, prolongando a vida útil da transmissão.
6. Compatibilidade com Tomada de Força (TDF)
• Integração TDF Traseira: Suporta TDFs opcionais (por exemplo, HW50, HW70) para equipamentos auxiliares (por exemplo, bombas hidráulicas, guindastes), com lubrificação forçada eliminando a necessidade de óleo adicional.
7. Design Leve e Compacto
• Opção de Liga de Alumínio: A carcaça de alumínio opcional reduz o peso em até 15% em comparação com o aço, melhorando a economia de combustível e a capacidade de carga útil.
Especificações Principais para o Conjunto de Transmissão HW19712
Parâmetro Detalhes
Modelo HW19712 (Padrão), HW19712C/CL (Alto Torque)
Configuração de Marchas 12F + 2R
Torque Máximo de Entrada 1900 N·m (Padrão), 2100 N·m (C/CL)
Velocidade Nominal 2600 rpm
Peso 357 kg (Padrão), 392 kg (C/CL)
Capacidade de Óleo 13–14,5 L
Comprimento Total 915 mm
Relação da Engrenagem da Cabeça 11,8 (Padrão), 15,01 (Alternativo)
Aplicações Industriais
• Logística e Transporte: Caminhões de longa distância se beneficiam da faixa de 12 velocidades e da eficiência de combustível.
• Construção e Mineração: Caminhões basculantes e escavadeiras aproveitam o alto torque e a durabilidade para terrenos acidentados.
• Veículos Especializados: Caminhões de bombeiros, betoneiras e veículos militares utilizam a compatibilidade com TDF para sistemas auxiliares.
O conjunto de transmissão HW19712 se destaca por sua adaptabilidade multi-marcha, construção robusta e lubrificação eficiente, tornando-o uma pedra angular da engenharia de veículos comerciais pesados. Sua compatibilidade com TDFs e a carcaça de alumínio opcional aprimoram ainda mais sua versatilidade em todas as indústrias.
