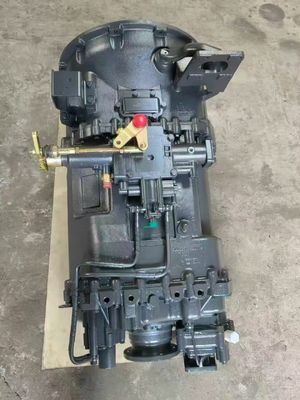

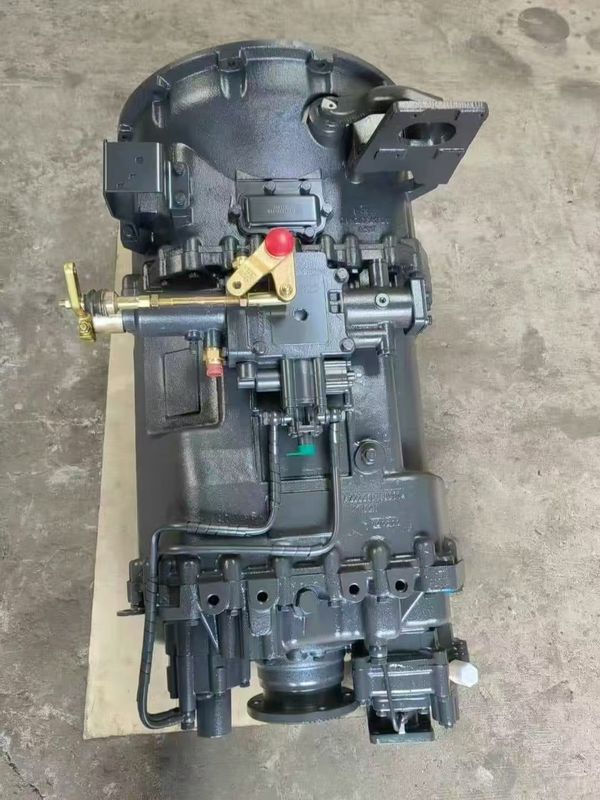

HW19710 Transmissão Assy

Função, especificações, materiais e parâmetros-chave da transmissão HW19710

1. Função

• Transmissão multipartida: a HW19710 é uma transmissão manual de 10 velocidades concebida para veículos comerciais pesados,oferecendo uma ampla gama de relações de velocidades para otimizar a eficiência do motor em diversas condições de condução (e.por exemplo, cruzeiros de estrada, cargas pesadas ou inclinações íngremes).

• Alta capacidade de binário: com um binário nominal máximo de 1900 N·m, é adequado para motores diesel de alta potência, garantindo uma transmissão de potência fiável em aplicações exigentes.

• Design durável:

• Caixa principal: apresenta um projeto de contra-eixo duplo (ou contra-eixo único em algumas variantes) para uma melhor distribuição da carga e redução do desgaste da engrenagem.

• Caixa auxiliar: utiliza mecanismos de engrenagem planetária para transições suaves de engrenagem e design compacto.

• Sincronizadores opcionais: algumas variantes incluem sincronizadores completos para uma mudança mais suave.

• Aplicação versátil:

• Alcance de correspondência: compatível com veículos de 336 ‰ 420 cv.

• PTO opcional (Power Take-Off): Suporta equipamentos auxiliares (por exemplo, bombas hidráulicas, guindastes) através de unidades de PTO traseiras opcionais.

2Especificações

• Proporções de engrenagem:

1a marcha: 14.2841 (ou 14.36(1 em algumas variantes)

• 2a marcha: 10.6231 (ou 10.66- Não, não.

• Terceira marcha: 7.8711 (ou 7.88- Não, não.

• Quarta marcha: 5.8761 (ou 5.82- Não, não.

• Quinta marcha: 4.375:1

• 6a marcha: 3.2651 (ou 3.28- Não, não.

• Sétima marcha: 2.4281 (ou 2.44- Não, não.

• 8a marcha: 1.7991 (ou 1.80- Não, não.

• 9a marcha: 1.3431 (ou 1.33- Não, não.

• 10a marcha: 1:1 (condução directa)

• Reverso 1: 13.9131 (ou 14.01- Não, não.

• Reverso 2: 3.181 (ou 3.20- Não, não.

• Peso: ~355 ∼430 kg (varia em função da configuração)

• Capacidade de óleo: 12-18 litros (variam de acordo com a variante)

• Mecanismo de mudança: manual (sem sincronização ou sincronizada, dependendo da variante)

• Distância do centro da caixa principal: 155 mm

3. Materiais

• Caixa de engrenagens:

• Ferro fundido (padrão): fornece alta resistência e durabilidade para aplicações pesadas.

• Liga de alumínio opcional: reduz o peso para melhorar a eficiência de combustível (se aplicável).

• Engrenagens e eixos:

• Aço ligado de alta resistência: garante resistência ao desgaste, fadiga e cargas de alto binário.

• Usinagem de precisão: mantém tolerâncias apertadas para uma ligação suave das engrenagens e redução do ruído.

• Rolamentos e vedações:

• Rolamentos de alta qualidade: suportam cargas pesadas e altas velocidades de rotação.

• Selos duráveis: Previnem o vazamento e a contaminação do óleo.

4. Parâmetros-chave

• Torque máximo de entrada: 1900 N·m

• Potência nominal: Adequado para motores de potência nominal de 336 a 420 cv

• Distância do centro: 155 mm (caixa principal)

• Tipo de engrenagem: engrenagens helicoidais com arrancamento de tiro para melhorar a resistência

• Lubrificação: lubrificação forçada e lubrificação por salpicos de engrenagem

• Características opcionais:

• Assistente de turnos: Reduz o esforço de turnos.

• PTO traseiro: suporta saídas hidráulicas ou mecânicas adicionais.

• Casas de alumínio: opção leve para uma melhor economia de combustível.

Notas adicionais

• Variante AMT disponível: o HW19710AL (AMT) oferece mudança automática com um binário nominal ligeiramente menor (1500 N · m) e relações de transmissão revisadas para uma melhor economia de combustível.

• Manutenção: Recomenda-se trocar e inspecionar regularmente o óleo para garantir a sua longevidade.

• Conformidade: algumas variantes podem não satisfazer as normas de emissões mais recentes (por exemplo, Euro VI) e são destinadas à exportação ou à utilização fora de estrada.

A transmissão HW19710 é projetada para confiabilidade, eficiência e versatilidade, tornando-a uma escolha popular para veículos comerciais pesados na China e além.
